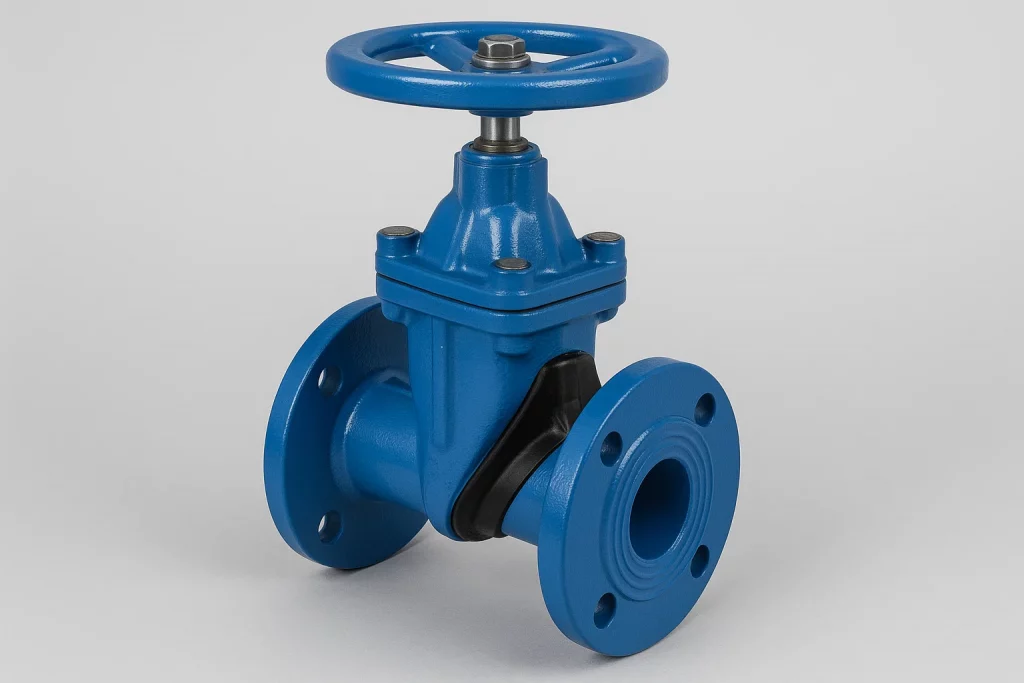

Задумывались ли вы когда-нибудь, как удается так надежно перекрывать огромные потоки воды в городских магистралях или на промышленных предприятиях? За этим простым, на первый взгляд, действием стоит работа одного очень важного устройства. И сегодня наш главный герой — задвижка с обрезиненным клином. Это не просто кусок железа, а продуманный до мелочей механизм, настоящий страж водной стихии, от которого зависит безопасность и бесперебойная работа целых систем. Если вы ищете надежное решение для полного перекрытия потока в трубопроводе, то вы пришли по адресу. Давайте вместе разберемся, что это за устройство, как оно работает и почему именно этот тип запорной арматуры стал золотым стандартом во многих отраслях.
Сердце трубопровода: что это за механизм и почему он так важен?
Представьте себе обычную дорогу. Когда нужно полностью остановить движение, опускается шлагбаум. Он не регулирует скорость машин, а просто говорит: «Проезда нет». Задвижка с обрезиненным клином работает по очень похожему принципу. Её основная задача — не «прикрутить» поток, сделав его слабее, а полностью и герметично его перекрыть. Или, наоборот, открыть, обеспечив свободный проход для рабочей среды, будь то вода, стоки или другая жидкость. Именно поэтому её называют запорной, а не регулирующей арматурой.
Так что же это такое? Говоря простыми словами, это тип трубопроводной арматуры, где запирающий элемент — клин — движется перпендикулярно потоку. А теперь главная «фишка», которая вынесена в название, — этот самый клин покрыт специальным эластичным материалом, чаще всего вулканизированной резиной (эластомером). Помните, как плотно прилегает крышка к хорошей вакуумной банке? Вот примерно такой же эффект создаёт обрезиненный клин внутри корпуса задвижки. Он входит в гладкое седло корпуса и, благодаря своей эластичности, прилегает к нему настолько плотно, что не оставляет ни малейшего шанса для протечки. Герметичность класса «А» — вот что отличает её. Это означает полное, стопроцентное отсутствие видимых протечек.
Откуда вообще взялась такая конструкция? Раньше в задвижках использовали клинья типа «металл по металлу». Два металлических кольца (в клине и в корпусе) должны были идеально притереться друг к другу. На практике это создавало массу проблем:
- Коррозия и отложения: Со временем на металле появлялась ржавчина, известковый налет, мелкие частицы из воды застревали между уплотнениями. В итоге задвижку «прихватывало», и закрыть ее до конца было невозможно.
- Износ: Постоянное трение металла о металл приводило к износу уплотнительных поверхностей. Герметичность терялась.
- Высокое усилие: Чтобы провернуть такую задвижку, особенно большого диаметра, требовались огромные усилия, а иногда и специальный инструмент.
И вот инженеры придумали гениальное решение. А что, если сделать одну из поверхностей мягкой и упругой? Так и появилась задвижка с обрезиненным клином. Этот эластичный слой решил сразу все проблемы. Резина не подвержена коррозии, к ней почти не прилипают отложения. Мелкие частицы песка или окалины просто вдавливаются в эластомер, не нарушая плотности прилегания. А благодаря упругости материала, для полного закрытия требуется гораздо меньшее усилие.
Где же эти незаметные труженики нашли своё применение? О, их сфера деятельности огромна. Главным образом там, где нужна максимальная надежность и герметичность:
- Системы питьевого водоснабжения (ХВС): Это их родная стихия. Благодаря специальному эпоксидному покрытию корпуса и клину из пищевой резины (EPDM), они абсолютно безопасны для здоровья и не влияют на качество воды.
- Системы горячего водоснабжения (ГВС): Специальные термостойкие эластомеры позволяют им работать и с горячей водой.
- Канализация и сточные воды: Гладкий проходной канал без «карманов» и выемок не дает скапливаться мусору и грязи, что критически важно для таких сред.
- Системы пожаротушения: Здесь важна стопроцентная уверенность, что в нужный момент задвижка сработает и подаст воду.
- Технические водопроводы в промышленности и сельском хозяйстве: Надежность и долговечность делают их отличным выбором для менее требовательных, но не менее ответственных задач.
По сути, этот механизм стал ответом на запрос о долговечной, простой в обслуживании и абсолютно герметичной запорной арматуре. Это эволюция, которая вытеснила устаревшие и капризные аналоги, предложив рынку простое и эффективное решение. В следующем разделе мы заглянем внутрь и разберем ее устройство по косточкам.
Под микроскопом: разбираем конструкцию и принцип действия
Давайте наденем воображаемые инженерные очки и заглянем внутрь нашей героини. Что же делает её такой эффективной? Секрет кроется в продуманной до мелочей конструкции, где каждый элемент выполняет свою чёткую функцию. На первый взгляд всё просто, но, как говорится, дьявол в деталях. И именно эти детали обеспечивают высочайший класс герметичности и долгие годы безупречной службы.
Основная концепция конструкции: Максимальная простота, отсутствие застойных зон и высочайшая герметичность. Сердце системы — это цельнолитой клин, полностью покрытый эластомером, который контактирует с гладким, без выемок, проходным каналом корпуса. Это исключает проблемы, свойственные старым конструкциям, вроде застревания мусора и коррозии уплотнительных седел.
А теперь рассмотрим каждого участника этого «оркестра» по отдельности.
1. Корпус — прочный фундамент
Это основа всей конструкции, её скелет. Обычно корпус отливают из высокопрочного чугуна с шаровидным графитом (ВЧШГ), например, марки GGG-40 или GGG-50. Почему именно он? Представьте, что обычный серый чугун — это стопка хрупких тарелок (графит в нем имеет пластинчатую форму), а ВЧШГ — это связка прочных шариков. Он гораздо лучше сопротивляется ударам, вибрациям и давлению в системе.
- Защита от коррозии: Снаружи и изнутри корпус покрывают эпоксидным порошковым покрытием. Его наносят в специальной камере при высокой температуре, где порошок плавится и образует прочный, гладкий слой толщиной не менее 250 микрон. Такое покрытие, словно прочная эмаль на кастрюле, защищает чугун от контакта с водой и агрессивными средами, предотвращая ржавчину на долгие годы. Для питьевого водоснабжения используют гигиенически безопасное покрытие синего цвета.
2. Клин — главный герой
Это подвижная часть, которая и перекрывает поток. Его основа также выполнена из ВЧШГ, но вся его поверхность, включая направляющие и внутреннее отверстие под шпиндель, полностью вулканизирована эластомером. То есть, рабочая среда вообще не контактирует с металлом клина.
- Материал покрытия: Здесь есть два основных варианта, и выбор зависит от сферы применения:
- EPDM (Этилен-пропиленовый каучук): Это стандарт для питьевой и технической холодной и горячей воды (обычно до +70°C, некоторые модели до +110°C). Он устойчив к старению, воздействию озона и многих химических веществ. Именно его вы встретите в 90% случаев.
- NBR (Бутадиен-нитрильный каучук): Этот материал маслобензостойкий. Его выбирают для систем, где рабочей средой являются нефтепродукты, технические масла, а также для газопроводов.
3. Шпиндель — передаточное звено
Это вал, который преобразует вращательное движение от штурвала в поступательное движение клина. Так как шпиндель постоянно контактирует с уплотнениями и иногда с рабочей средой, его делают из нержавеющей стали (например, AISI 420 или AISI 304). Это гарантирует, что он не заржавеет и не «закиснет» со временем. Важный момент — тип шпинделя.
| Характеристика | Выдвижной шпиндель | Невыдвижной шпиндель |
|---|---|---|
| Принцип работы | При открытии шпиндель поднимается над корпусом | Шпиндель вращается, но не меняет своего положения по высоте |
| Визуальный контроль | Легко определить положение затвора (открыто/закрыто) по высоте шпинделя | Положение затвора можно определить только по указателю или счетчику оборотов |
| Габариты | Требует много свободного пространства над задвижкой | Компактный, идеален для установки в колодцах, камерах, ограниченном пространстве |
| Обслуживание | Резьбовая часть находится снаружи, легко смазывать и обслуживать | Резьбовая часть находится внутри, в контакте с рабочей средой, что может привести к износу |
| Применение | Промышленность, паропроводы, наземная установка | Водоснабжение, канализация, подземная установка |
Для коммунального хозяйства чаще всего используют именно компактные задвижки с невыдвижным шпинделем.
4. Уплотнительный узел — барьер от протечек наружу
Критически важный узел, который не дает воде просочиться вдоль шпинделя наружу. Современные конструкции используют многоуровневую защиту:
- Резиновые кольца (O-rings): Несколько (обычно 3-4) уплотнительных колец в специальных канавках в крышке корпуса. Они плотно обжимают шпиндель.
- Манжетное уплотнение: Дополнительный элемент, который служит грязесъемником, защищая внутренние кольца от пыли и грязи.
- Возможность замены под давлением: У многих качественных задвижек верхние уплотнения можно заменить, не перекрывая всю магистраль, что является огромным плюсом при эксплуатации.
Принцип действия — гениальная простота
Теперь, зная все компоненты, сложим пазл.
- Положение «Открыто»: Клин полностью поднят и находится в полости крышки корпуса. Он не создает никакого сопротивления потоку. Проходное сечение абсолютно гладкое и круглое, как у обычной трубы. Это исключает потери давления и предотвращает скопление осадка.
- Процесс закрытия: Вы вращаете штурвал (или редуктор). Шпиндель начинает вращаться. Внутри клина есть ходовая гайка из латуни или бронзы (металл с низким коэффициентом трения). Шпиндель вкручивается в эту гайку, заставляя клин двигаться вниз, перпендикулярно потоку.
- Положение «Закрыто»: Клин опускается на дно корпуса. Благодаря направляющим на клине и в корпусе, он движется строго вертикально. В самом конце эластичное покрытие клина плотно прижимается к гладкому внутреннему седлу корпуса, создавая идеальное уплотнение. Упругость резины компенсирует возможные микронеровности и обеспечивает 100% герметичность. Поток надежно перекрыт.
Вся магия — в сочетании прочных материалов, точной геометрии и упругости эластомера. Эта конструкция доказала свою эффективность и стала де-факто стандартом для современных систем водоснабжения и водоотведения.
