Турбомолекулярные насосы: революция в создании сверхвысокого вакуума 2025

Представьте себе устройство, способное создать пустоту настолько глубокую, что она приближается к условиям космического пространства. Именно такими возможностями обладают турбомолекулярные насосы — высокотехнологичные устройства, которые стали незаменимыми в современной промышленности и науке.

Знаете ли вы, что без этих удивительных механизмов было бы невозможно производство микропроцессоров в вашем смартфоне? Или что научные открытия в области физики элементарных частиц напрямую зависят от качества создаваемого вакуума?

В этой статье мы разберем все аспекты работы турбомолекулярных систем: от базовых принципов до сравнения ведущих производителей. Вы узнаете, как выбрать подходящую модель для ваших задач и избежать распространенных ошибок при эксплуатации.

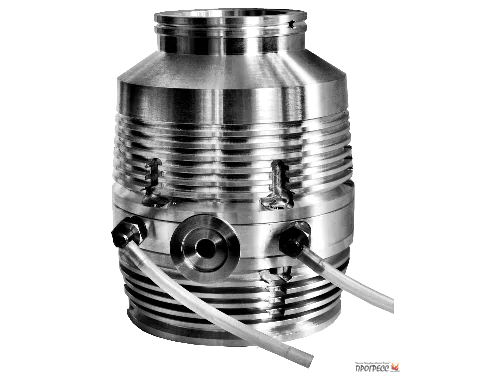

Как работает турбомолекулярный насос: от теории к практике

Что заставляет молекулы газа двигаться в нужном направлении с такой невероятной эффективностью? Секрет кроется в гениальной простоте конструкции, основанной на принципах молекулярной кинетики.

Физические основы работы

Действие турбомолекулярного агрегата основано на сообщении молекулам откачиваемого газа дополнительной скорости в направлении откачки вращающимся ротором. Движущиеся лопасти ротора сталкиваются с отдельными молекулами газа и ускоряют их.

Представьте теннисный мяч, отскакивающий от движущейся ракетки — примерно так же молекулы получают дополнительный импульс от быстро вращающихся лопаток. Этот процесс происходит миллионы раз в секунду, создавая направленный поток газовых частиц.

Скорость вращения ротора достигает поистине космических величин — от 24 000 до 100 000 оборотов в минуту. При таких оборотах кончики лопаток движутся со скоростью, сравнимой со скоростью звука! Именно эта невероятная скорость позволяет эффективно «захватывать» даже самые легкие молекулы.

Конструктивные особенности

Главный элемент, «сердце» турбомолекулярного устройства — это ротор. На нем закреплены ряды лопаток, расположенные внутри полостей, перпендикулярных поверхности корпуса. Важная задача при производстве — выдержать наклон и расстояние между лопатками.

Инженерная точность здесь поражает воображение. Зазоры между деталями измеряются долями миллиметра, а углы наклона лопаток рассчитываются с математической точностью. Малейшая погрешность может свести на нет всю эффективность устройства.

Конструкция агрегата включает несколько ключевых компонентов:

Ротор с лопаточной системой — вращающееся «сердце» устройства. Лопатки изготавливаются из специальных сплавов, способных выдерживать колоссальные центробежные нагрузки.

Статорные пластины — неподвижные элементы, создающие лабиринт для молекул газа. Они направляют поток в нужном направлении, не позволяя газу вернуться обратно.

Подшипниковая система — обеспечивает стабильное вращение ротора. Современные турбомолекулярные устройства оснащены керамическими подшипниками, что повышает их стойкость к износу по сравнению с устаревшими аналогами.

Процесс откачки газа

Как же происходит сам процесс создания вакуума? В процессе высокоскоростного вращения ротора молекулы газа многократно сталкиваются как с движущимися лопастями, так и с неподвижными лопатками. Такое сочетание заставляет их последовательно смещаться к оси конструкции в направлении выхлопного канала.

Процесс можно разделить на три основные стадии:

Всасывание — газ поступает через входное отверстие в первую ступень агрегата. Здесь молекулы встречаются с быстро движущимися лопатками.

Сжатие — под воздействием множественных столкновений молекулы получают направленное движение. Каждая ступень увеличивает степень сжатия.

Выпуск — сжатый газ поступает в форвакуумный отсек, откуда удаляется вспомогательным агрегатом.

Особенности запуска

Можете ли вы запустить такое устройство простым нажатием кнопки? К сожалению, нет. Важная особенность — невозможность работы ТМН напрямую с атмосферным давлением. Поэтому нужен целый комплект дополнительного оборудования: форвакуумный агрегат, турбонагнетатель, контроллер, водяное охлаждение, система клапанов.

Процедура запуска напоминает подготовку космического корабля к полету. Сначала форвакуумный агрегат снижает давление до приемлемого уровня, затем постепенно раскручивается ротор основного устройства. Весь процесс занимает несколько минут и требует постоянного контроля множества параметров.

Контроллер играет роль «мозга» системы — он плавно регулирует частоту от практически нулевой до максимальной, обеспечивая безопасный запуск и работу двигателя.

Виды турбомолекулярных устройств: выбираем оптимальное решение

Какой тип агрегата подойдет именно для ваших задач? Разнообразие конструкций может поставить в тупик даже опытного инженера. Давайте разберем основные типы и их особенности.

Классификация по типу подшипников

Механические подшипники качения

Это классическое решение, проверенное десятилетиями эксплуатации. Рабочие колеса монтируются с помощью двух механических подшипников качения, расположенных в верхней и нижней части вала.

Преимущества:

• Доступная стоимость
• Высокая устойчивость к вибрациям
• Простота обслуживания

Недостатки:

• Необходимость регулярной замены смазки
• Ограниченный срок службы
• Повышенный уровень шума

Керамические подшипники

Революционное решение последних лет. Шарики подшипника, выполненные из нитрида кремния, легче, тверже и обладают более высокой однородностью по сравнению со стальными аналогами.

Ключевые особенности:

• Увеличенный ресурс работы
• Минимальный уровень вибраций
• Устойчивость к коррозии
• Работа без смазки

Магнитный подвес

Технология будущего, уже доступная сегодня. Альтернативой механическим подшипникам являются пятиосевые активные магнитные подшипники с датчиками положения и регулируемым магнитным полем.

Революционные возможности:

• Полное отсутствие механического контакта
• Нулевой износ подшипниковой системы
• Автоматическая балансировка ротора
• Минимальные вибрации

Гибридные конструкции

Гибридный ТМН содержит первые ступени от турбомолекулярного устройства, а последние ступени от молекулярного агрегата. Роторные ступени закреплены на общем валу.

Почему инженеры создали такие сложные конструкции? Ответ кроется в стремлении объединить преимущества разных технологий:

Первые ступени (турбомолекулярные)

• Высокая скорость откачки
• Эффективность при средних давлениях
• Универсальность по газам

Последние ступени (молекулярные)

• Работа с более дешевыми форвакуумными агрегатами
• Повышенная компрессия легких газов
• Стабильность при колебаниях давления

Сравнительная таблица типов по подшипникам

Специализированные модификации

Устройства для агрессивных сред

Данные процессы проходят с применением коррозионных и агрессивных газов, поэтому агрегаты снабжаются защитой и соответствующим покрытием.

Такие модели имеют:

• Специальные защитные покрытия лопаток
• Коррозионно-стойкие материалы корпуса
• Усиленные уплотнения
• Системы нейтрализации агрессивных паров

Высокотемпературные модели

Рабочая часть устройства обычно может прогреваться до 100°C или несколько выше; кроме того, при эксплуатации такого агрегата не требуется отражателей или ловушек.

Преимущества термостойких конструкций:

• Возможность прогрева для дегазации
• Работа в условиях повышенных температур
• Ускоренное достижение предельного вакуума
• Совместимость с процессами термообработки

Выбор оптимального типа

Как определить, какой тип подойдет именно вам? Используйте следующий алгоритм:

Для лабораторных исследований — выбирайте модели с керамическими подшипниками. Они обеспечат стабильные характеристики и минимальное обслуживание.

Для промышленного производства — рассмотрите гибридные конструкции с магнитным подвесом. Высокая надежность окупит первоначальные затраты.

Для агрессивных сред — только специализированные модели с защитными покрытиями. Экономия на защите обернется дорогостоящим ремонтом.

Для высокотемпературных процессов — термостойкие модификации с возможностью прогрева до 150-200°C.

Правильный выбор типа устройства определяет не только эффективность работы, но и общую стоимость владения системой. Консультация с инженерами производителя поможет избежать дорогостоящих ошибок и подберет оптимальное решение для ваших конкретных задач.
